INDOZONE.ID - Sistem kelistrikan pada sepeda motor sering kali menjadi momok bagi sebagian pemilik kendaraan, terutama ketika harus berurusan dengan komponen vital seperti Capacitor Discharge Ignition (CDI). Sebagai otak pengapian, CDI bertugas mengatur timing atau waktu percikan api dari busi agar pembakaran di dalam ruang mesin terjadi secara optimal. Bagi Anda para pemilik Yamaha Jupiter Z, memahami jalur soket CDI Jupiter Z adalah sebuah keharusan, terutama jika Anda berniat melakukan perbaikan, substitusi komponen, atau modifikasi performa.

Banyak mekanik pemula atau pencinta otomotif yang sering berasumsi bahwa bentuk soket yang sama berarti CDI tersebut bisa langsung ditancapkan (plug and play). Padahal, realitas di lapangan membuktikan sebaliknya. Kesalahan membaca jalur kabel tidak hanya membuat motor mogok, tetapi juga berisiko merusak komponen pengapian lainnya.

Untuk mengungguli pemahaman dasar tersebut, artikel ini akan mengupas tuntas diagram kelistrikan CDI Jupiter Z dan menjawab berbagai pertanyaan krusial yang sering membingungkan para bikers, seperti persamaan CDI antar varian motor Yamaha.

Memahami Jalur Soket CDI Jupiter Z

Yamaha Jupiter Z (generasi awal hingga Burhan) umumnya dibekali dengan CDI berkode 5TF atau 5TL. Secara fisik, CDI ini memiliki label timbul bertuliskan "Yamaha", meskipun produsen asli di balik komponen kelistrikan ini adalah PT. Moric.

Untuk menghindari korsleting, Anda wajib mengenali warna dan fungsi dari setiap kabel yang terhubung pada soket CDI Jupiter Z. Standar pewarnaan kabel kelistrikan Yamaha pada umumnya adalah sebagai berikut:

• Cokelat Muda (Brown / Br): Merupakan jalur kabel arus positif (+) sebesar 12 volt yang bersumber dari aki/baterai setelah melewati kunci kontak.
• Hitam (Black / B): Merupakan jalur massa atau ground (negatif) yang terhubung langsung ke bodi atau sasis motor.
• Oranye (Orange): Merupakan jalur output arus dari CDI yang menuju ke koil pengapian untuk diteruskan ke busi.
• Putih (White): Merupakan jalur input sinyal positif dari pulser (pick-up coil).
• Merah (Red): (Pada beberapa varian) menjadi sinyal negatif dari pulser.

Memastikan posisi kabel ini sesuai dengan jalurnya adalah langkah preventif terbaik. Menariknya, pada kasus tertentu di motor Yamaha, pabrikan merancang posisi terminal positif dan negatif sedemikian rupa agar jika soket yang mirip namun beda tipe ditancapkan, CDI tidak langsung korslet atau terbakar, melainkan hanya sekadar menolak untuk menghidupkan mesin.

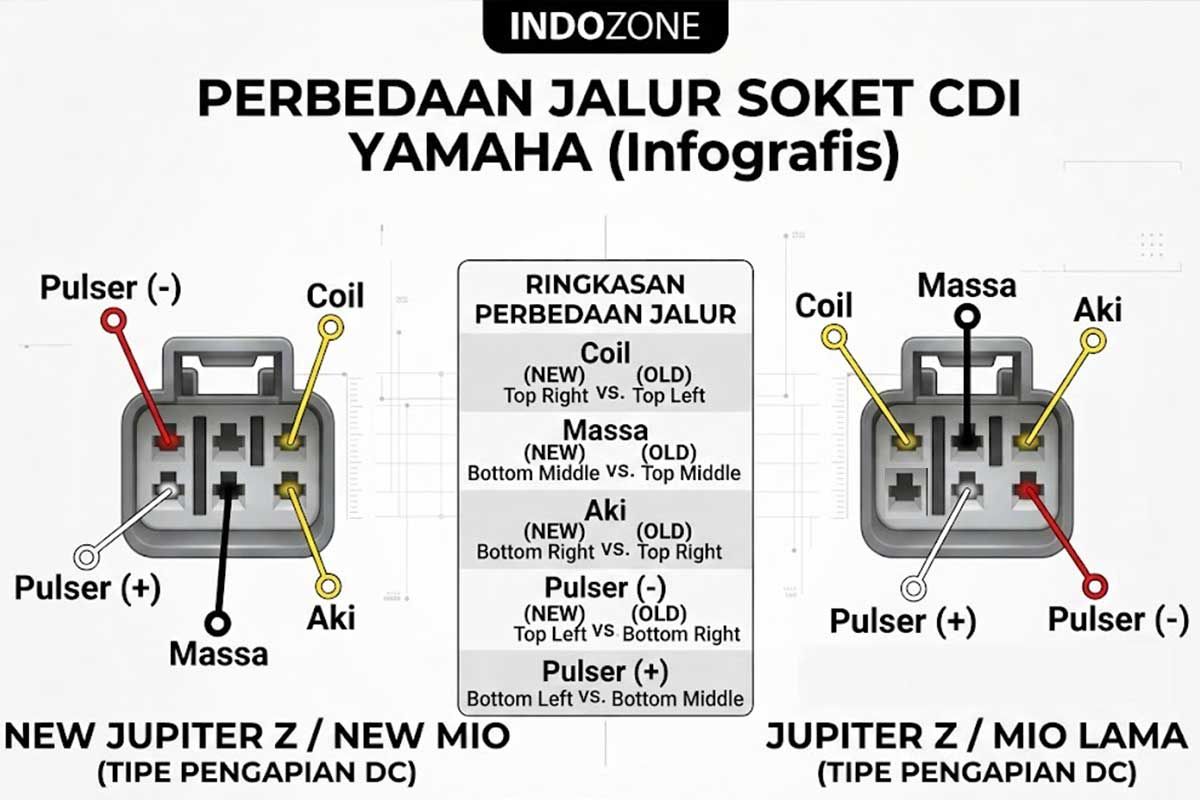

Perbedaan jalur soket CDI Yamaha New Jupiter Z/New Mio dan Jupiter Z/Mio Lama (Nano Banana)

Soket CDI Jupiter Z Sama dengan Motor Apa?

Pertanyaan ini sangat sering muncul ketika pemilik motor kesulitan mencari suku cadang orisinal di bengkel. Secara fisik, kotak atau cangkang (soket) CDI Jupiter Z memiliki kesamaan dengan beberapa motor pabrikan Yamaha lainnya, terutama pada era kejayaan karburator.

Soket ini memiliki desain dan konfigurasi pin yang persis dengan Yamaha Mio Sporty (lama) dan Mio Soul yang juga menggunakan CDI berkode 5TL. Selain itu, bentuk colokan ini juga bisa dipasangkan dengan Yamaha Nouvo. Karena dimensi casing dan model pinnya identik, soket dari motor-motor tersebut bisa saling masuk dengan presisi tanpa perlu dipaksa.

CDI Mio dan Jupiter Z Apakah Sama?

Meski bentuk soketnya serupa, lalu apakah CDI Mio dan Jupiter Z benar-benar sama dan bisa langsung saling tukar?

Jawabannya terbagi menjadi dua. Jika yang dimaksud adalah Mio lama (kode 5TL), secara fisik dan posisi kabel, CDI ini sangat mirip dengan milik Jupiter Z (5TF/5TL). Keduanya bisa dihidupkan jika ditukar, namun karakter mesinnya akan sedikit berubah. Hal ini dikarenakan mapping atau peta pengapian (kurva timing) antara mesin bebek dan mesin skutik tentu memiliki setelan pabrik yang berbeda demi menyesuaikan rasio kompresi dan gaya berkendara.

Namun, jika Anda membandingkannya dengan New Mio (kode 28D), jawabannya adalah tidak sama. CDI New Mio (berlabel Moric 28D) memiliki tata letak kabel di dalam soket yang benar-benar berbeda dengan Jupiter Z, meskipun sekilas bentuk plastiknya mirip. Jika Anda memaksakan memasang CDI New Mio ke Jupiter Z tanpa mengubah urutan kabel, mesin dijamin tidak akan bisa menyala.

CDI Jupiter Z Sama Vega ZR Apakah Sama?

Ini adalah salah satu miskonsepsi terbesar di kalangan mekanik. Apakah CDI Jupiter Z sama dengan Vega ZR? Jawabannya adalah TIDAK.

CDI Vega ZR memiliki kode 5D9 dan diembos dengan merek Moric. Jalur perkabelan pada soket Vega ZR sama sekali tidak bisa diaplikasikan ke New Vega maupun Jupiter Z. Penyebab utamanya bukanlah perbedaan selisih sudut antara posisi pick-up dan pulser terhadap Titik Mati Atas, melainkan murni karena letak kabel di dalam soket kedua CDI tersebut berbeda. Pabrikan memadatkan komponen di dalam casing, sehingga memengaruhi jalur output dan input pada pin soket.
